Estructura vertical

La máquina de ranura vertical Jianmeng GSUM adopta una estructura de marco y una mesa de trabajo de acero estructural de baja aleación y alta resistencia. La película inferior integrada se forma de una sola vez y se puede procesar en la placa de espejo sin dejar ninguna marca; La máquina entera se templa en un horno eléctrico para eliminar la tensión de soldadura, y se sujeta y forma en un solo paso a través de un centro de mecanizado CNC importado para asegurar que cada superficie de instalación sea paralela y perpendicular; Tratamiento de chorro de arena para garantizar la calidad del recubrimiento; Durante el funcionamiento, el soporte de cuchillo permanece estacionario, y la tabla es accionada para moverse por la alimentación. La profundidad de la ranura, la distancia de la ranura y la posición del láser se controlan con precisión, lo que resulta en una excelente rigidez general, durabilidad y estabilidad.

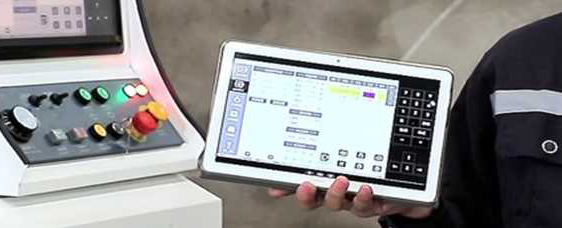

Sistema CNC

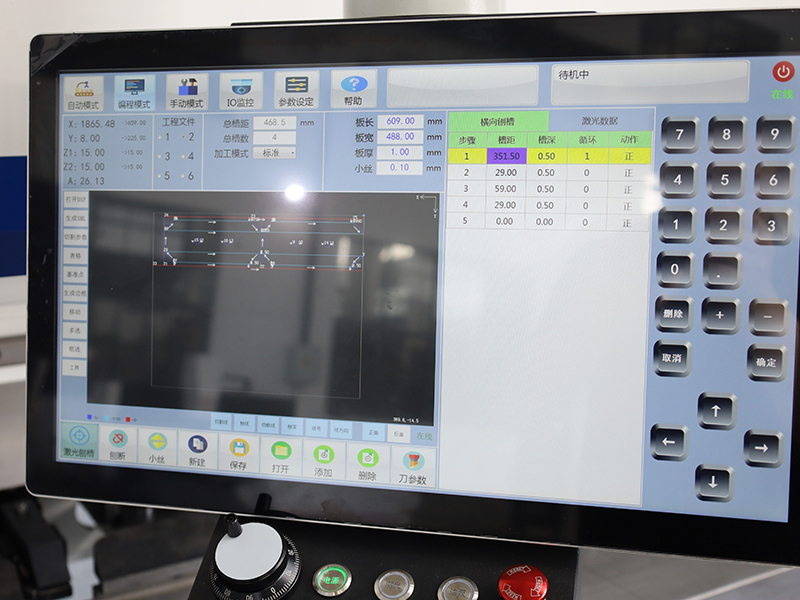

La máquina de ranura láser V de Jianmeng está equipada con un sistema CNC inteligente, que integra funciones inteligentes como el cálculo automático de la distancia de ranura, la programación de bucle de un solo clic, la edición gráfica visual y la simulación de flexión en tiempo real; Al mismo tiempo que soporta el dispositivo láser de soporte de cuchillo, puede cambiar sin problemas entre ranura mecánica y modo láser, personalizar la potencia, velocidad y trayectoria del láser y satisfacer las necesidades de marcado láser y corte compuesto. Este sistema reduce el cambio de herramientas y la intervención manual, mejora las capacidades de integración de múltiples procesos y ayuda en el procesamiento inteligente de chapa metálica de alta precisión, eficiente y estable.

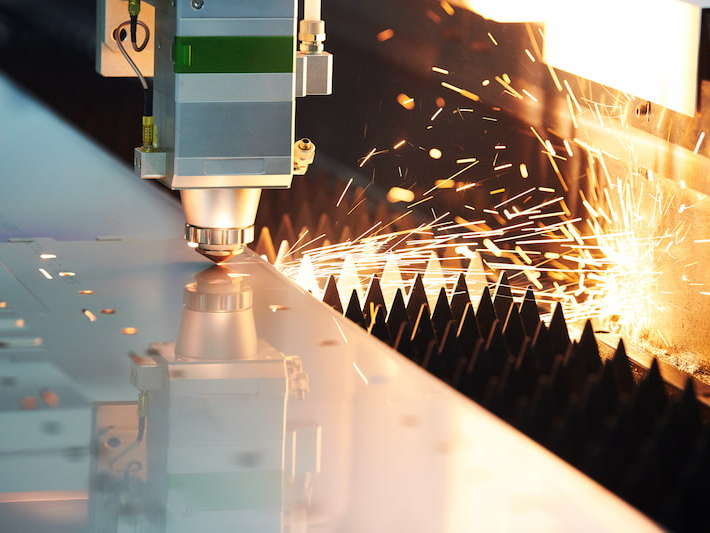

Planificación de ranuras + láser

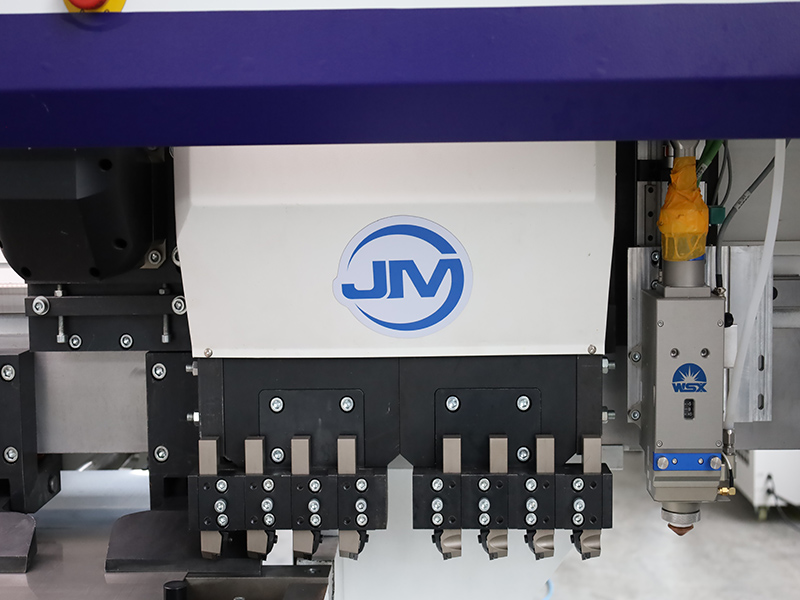

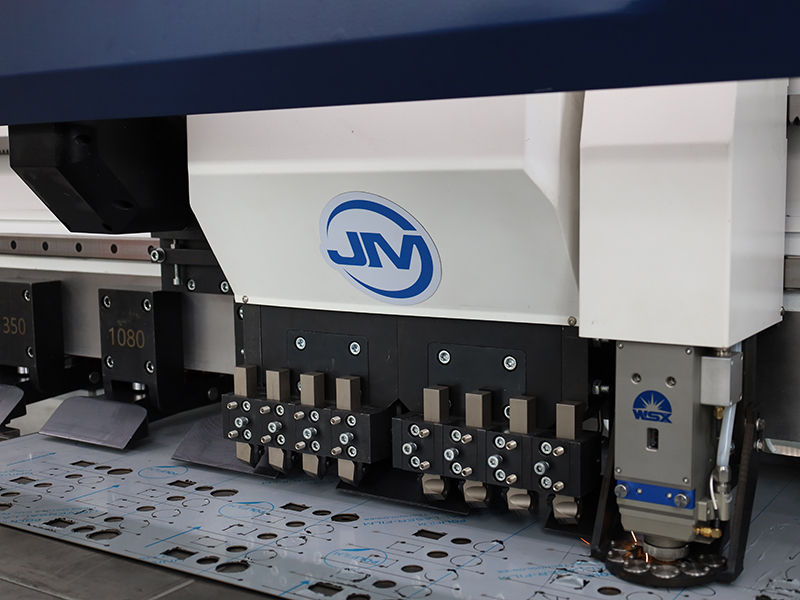

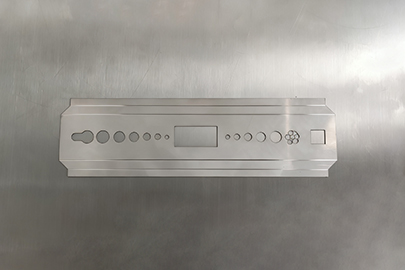

La máquina de ranura compuesta láser vertical de Jianmeng adopta un diseño de soporte de hoja doble para lograr ranuras de ida y vuelta, utilizando plenamente la potencia de retorno; Cada soporte de cuchillo está equipado con tres cuchillos, dividiendo uniformemente y reduciendo la deformación de la pieza de trabajo; Dispositivo láser integrado, que soporta el aplanado de ranuras, el corte de placas y el corte láser en una sola sujeción de una sola vez sin posicionamiento secundario, preciso y eficiente.

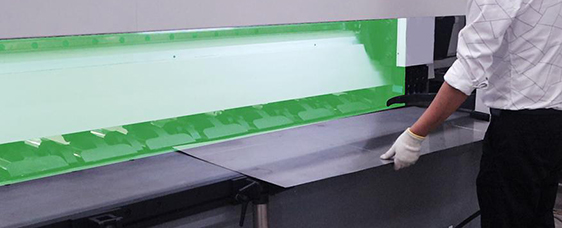

Superficie del banco de trabajo

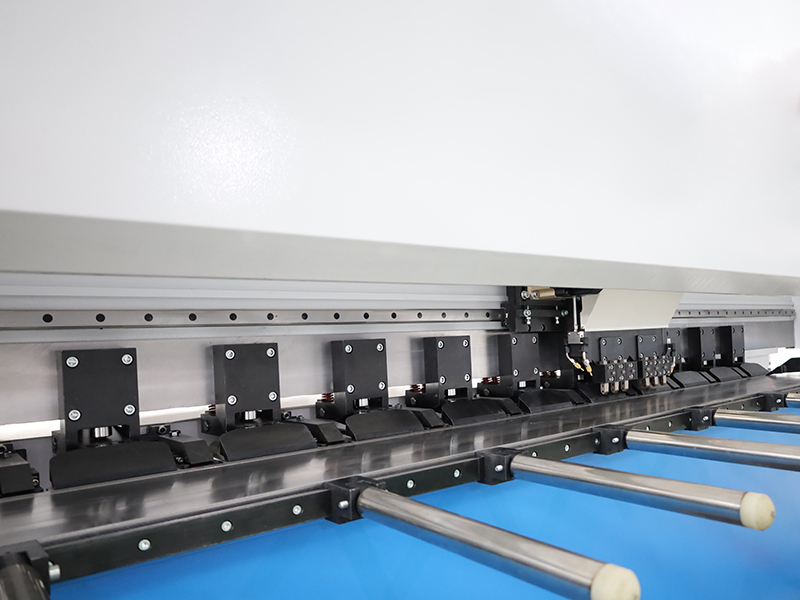

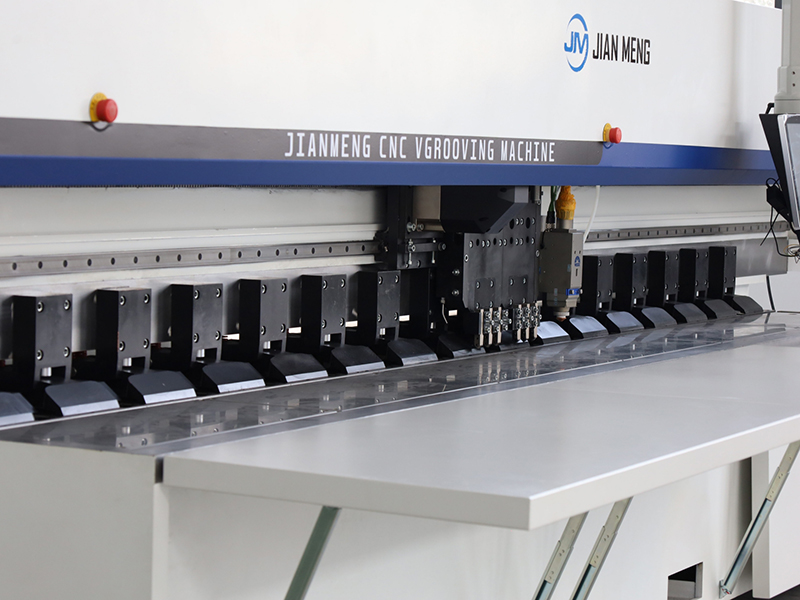

La máquina de ranura compuesta láser Jianmeng GSUM adopta una mesa de trabajo de acero de herramienta de carbono. Después de la extinción de alta frecuencia, la dureza alcanza 55-60HRC, que es mucho más alta que el acero inoxidable, evitando eficazmente arañazos y deformación, asegurando que la planura de la mesa de trabajo es ≤± 0,03 mm, mejorando la precisión de la ranura en V y extendiendo la vida útil del equipo. Equipado con pies de presión densos y sistema hidráulico, la fuerza de sujeción es estable y fiable.

Transmisión de alta precisión

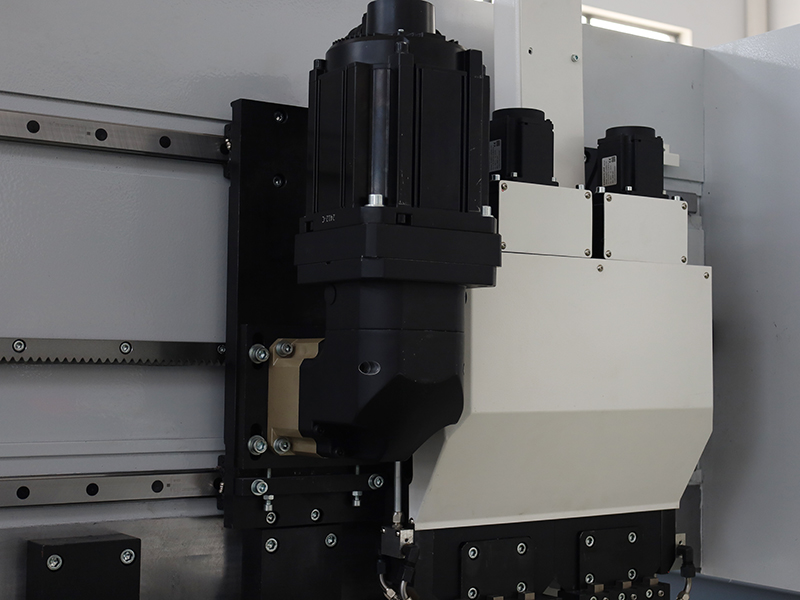

La máquina V-Groove combinada de Jianmeng Laser está equipada con un servomotor completo y una caja de cambios planetaria, que proporciona un alto par, alta precisión, bajo consumo de energía y respuesta rápida; La transmisión de viga transversal adopta una estructura de riel de guía doble de engranajes helicoidales de molienda y bastidores helicoidales de alta precisión, con regulación de velocidad de frecuencia variable, suave y eficiente, logrando alimentación de chips de alta velocidad y procesamiento estable, y cumpliendo con varios requisitos del ciclo de procesamiento, mejorando significativamente la eficiencia de la producción.
