Detalles del producto

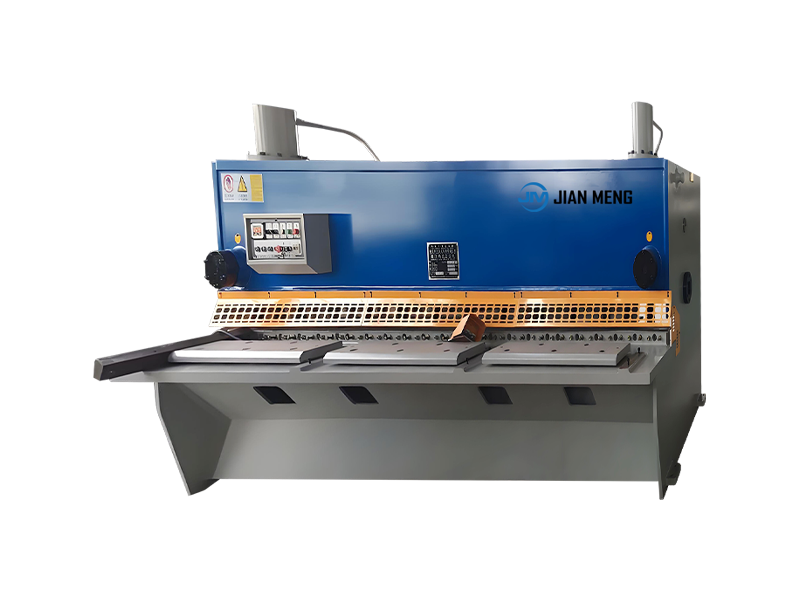

La máquina de corte de guillotina hidráulica Jianmeng se ha convertido en una opción popular para los usuarios para cortar chapa metálica debido a su espacio libre y ángulo ajustable de la cuchilla.
Ver vídeoDetalles del producto
 |
 |
 |

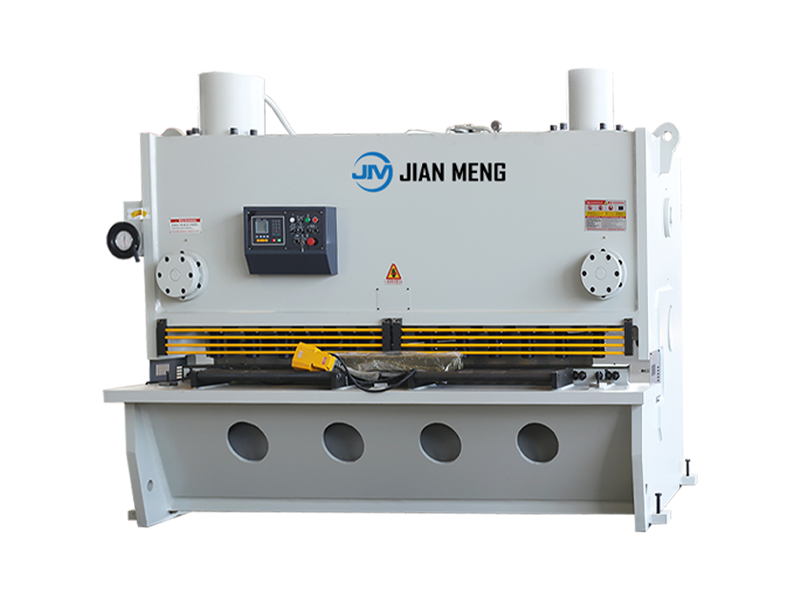

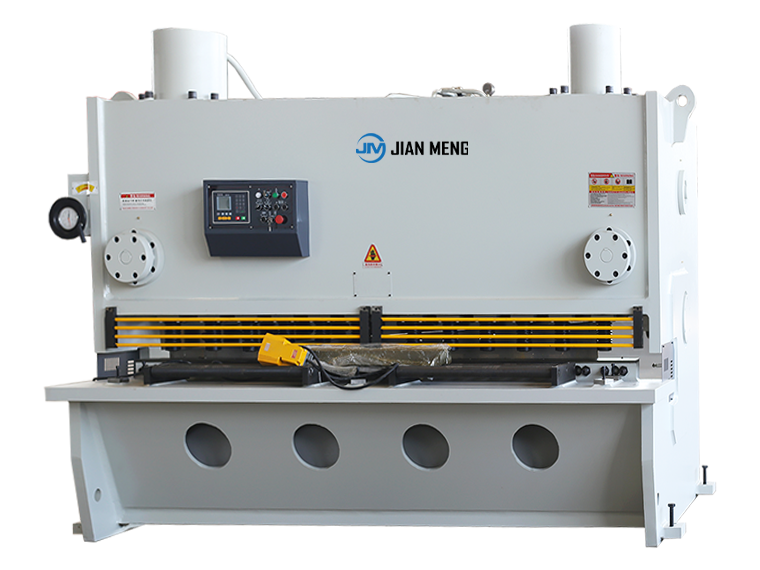

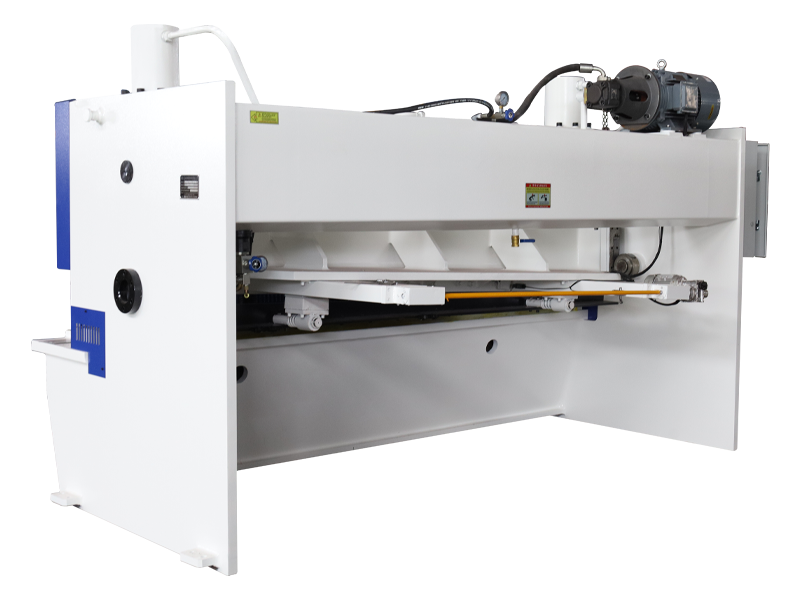

La máquina de corte de guillotina hidráulica Jianmeng QC11K se ha convertido en una opción popular para los usuarios para cortar chapa metálica debido a su espacio libre y ángulo ajustable de la cuchilla.
Al cortar hojas con un grosor superior a 13 milímetros, el cizallamiento de guillotina tiene muchas ventajas sobre otros tipos de máquinas de corte por cizallamiento, incluyendo descuentos de precio y alta precisión de corte.
Análisis de tensión y análisis de elementos finitos
El software CAE SOLIDWORKS se puede utilizar para analizar la estructura estática lineal, la tensión y la deformación de los bastidores de las máquinas de flexión y las máquinas de corte láser. Por lo tanto, FEA es muy significativo para situaciones con estructuras complejas, cargas altamente complejas, modelado transitorio y combinaciones de los factores anteriores.
Sistema CNC
Sistema CNC ESTUNE21S
Pantalla de pantalla hidráulica de alta definición
Control de motores ordinarios y convertidores de frecuencia
Posicionamiento inteligente del eje X
Programación multipaso, 40 programas, cada uno con 25 pasos
Función de relé de tiempo incorporada
Conmutación de función de un clic
Función de posicionamiento unilateral
Copia de seguridad y restauración de parámetros con un solo clic
Chino e Inglés
Sistema métrico

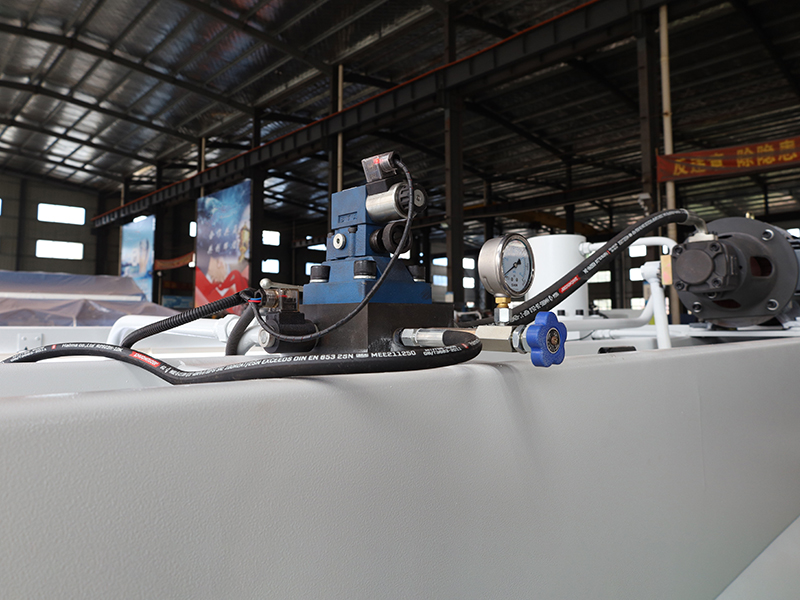

Grupo de válvulas hidráulicas
Esta máquina adopta el grupo de válvulas hidráulicas de marca.
Debido a su función de protección contra sobrecarga de presión del aceite, las fugas de aceite y el bloqueo de la válvula rara vez ocurren.
El monitoreo de la presión del aceite en tiempo real garantiza un flujo fluido de aceite y un funcionamiento estable del equipo.

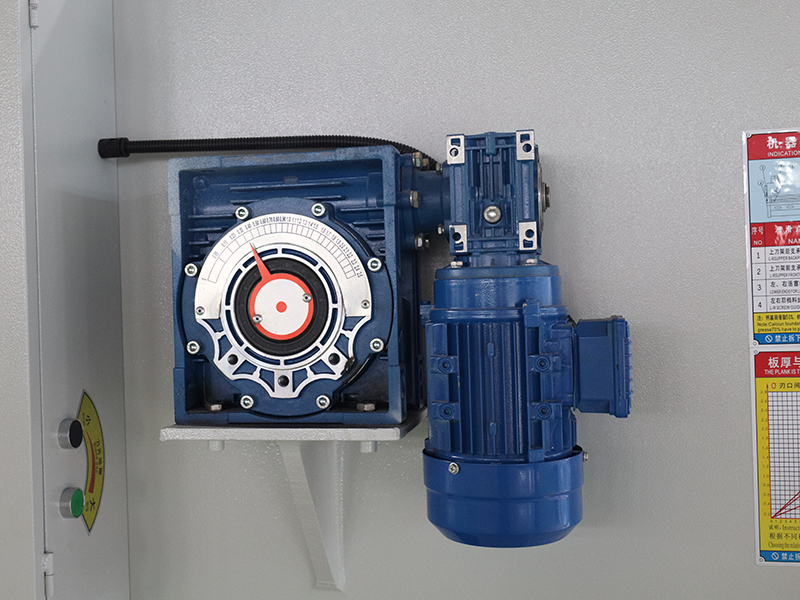

Ajuste automático del ángulo
El dispositivo eléctrico de ajuste del ángulo de corte, sin necesidad de ajuste manual, ajusta automáticamente el ángulo de corte de acuerdo con el grosor de la hoja.

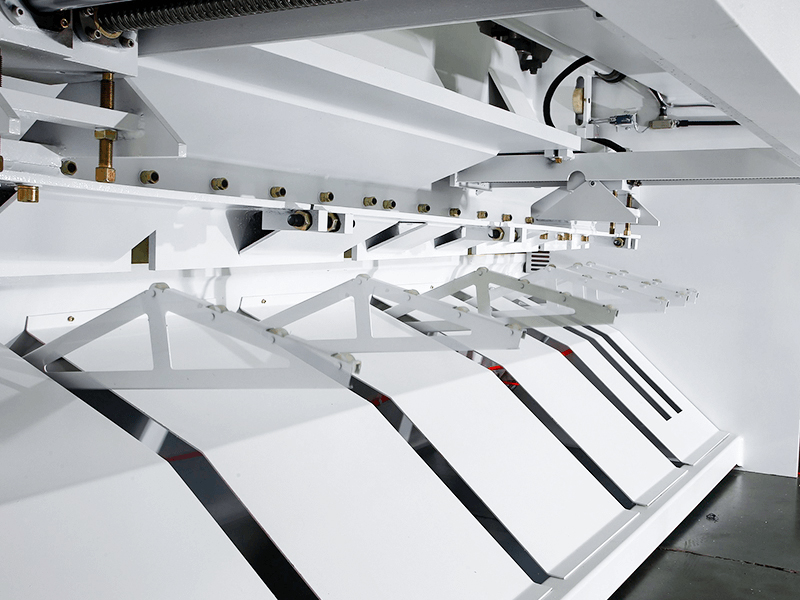

Calibre trasero
Uno de los factores importantes en la capacidad de cizallamiento es el diseño y la estabilidad del material del tapón trasero.
El corte de alta calidad solo se puede lograr con productos excelentes, estabilidad y retroceso preciso.
El movimiento del sistema de tope trasero del tornillo de bola de alta velocidad también está apoyado por guías lineales, lo que ayuda al tope trasero a lograr una vida útil más larga, una mayor sensibilidad y una mayor resistencia a cualquier colisión.

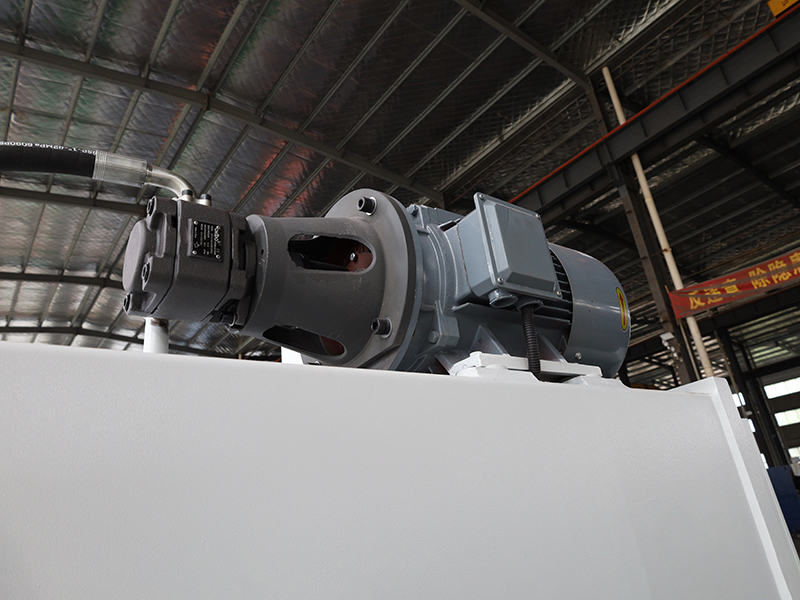

Motor principal
El uso de motores de marca aumenta la vida útil de la máquina y la mantiene funcionando en un entorno de bajo ruido.
El nivel de potencia y el tamaño de instalación del motor cumplen con las normas IEC, lo que lo hace muy fácil de usar y mantener.
Tenemos la capacidad de personalizar la potencia y el voltaje de la máquina para satisfacer los requisitos específicos de voltaje de la ubicación del cliente.
Especificaciones técnicas
| Espesor de corte | Anchura de corte | Tiempos de accidente cerebrovascular | Viajes de material trasero | Potencia del motor principal | Ángulo de corte | Dimensiones externas | Peso | |
| Unidad | mm (mm) | mm (mm) | mínimo-1 | mm (mm) | potencia kW | ° | mm (mm) | t |
| 6×2500 | 6 | 2500 | 12 | 20-600 | 7.5 | 30′-2° | 3300×1580×2010 | 5 |
| 6×3200 | 6 | 3200 | 10 | 20-600 | 7.5 | 30′-2° | 4000×1680×2010 | 6.4 |
| 6×4000 | 6 | 4000 | 9 | 20-600 | 11 | 30′-2° | 4810×1730×2075 | 8.1 |
| 8×2500 | 8 | 2500 | 11 | 20-600 | 11 | 30′-2° | 3300×1600×4810 | 5.6 |
| 8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 30′-2° | 3880×1630×2010 | 6.8 |
| 8×4000 | 8 | 4000 | 8 | 20-600 | 15 | 30′-2° | 4810×1800×2125 | 9.8 |
| 10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 30′-2° | 3975×1800×2205 | 8.9 |
| 12×2500 | 12 | 2500 | 8 | 20-800 | 15 | 30′-2°30′ | 3275×1825×2180 | 8 |
| 12×3200 | 12 | 3200 | 7 | 20-800 | 15 | 30′-2°30′ | 3975×1860×2295 | 9.5 |
| 12×4000 | 12 | 4000 | 7 | 20-800 | 22 | 30′-2°30′ | 4880×2100×2460 | 14 |
| 16×2500 | 16 | 2500 | 7 | 20-800 | 22 | 30′-2°30′ | 3315×1950×2345 | 10.9 |
| 16×3200 | 16 | 3200 | 6 | 20-800 | 22 | 30′-2°30′ | 4015×2000×2350 | 13.4 |
| 20×2500 | 20 | 2500 | 6 | 20-800 | 30 | 30′-2°30′ | 3435×2220×2470 | 15.3 |
| 20×3200 | 20 | 3200 | 5 | 20-800 | 30 | 30′-2°30′ | 4235×2220×2470 | 18 |
| 25×3200 | 25 | 3200 | 5 | 20-800 | 45 | 30′-3° | 4715×2380×2965 | 24 |
| 25×4000 | 25 | 4000 | 4 | 20-800 | 45 | 30′-3° | 5110×2590×3200 | 31 |
| 25×6000 | 25 | 6000 | 5 | 20-1000 | 37*2 | 30′-3° | 7515×2965×3740 | 55.5 |
| 30×2500 | 30 | 2500 | 4 | 20-1000 | 55 | 30′-3°30′ | 3755×2500×3000 | 27 |
¿Más información? Ponerse en contacto
