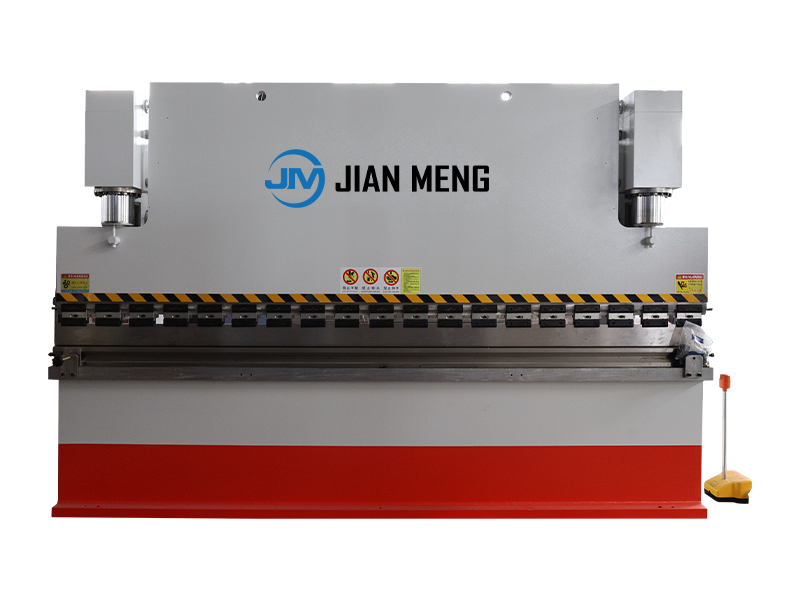

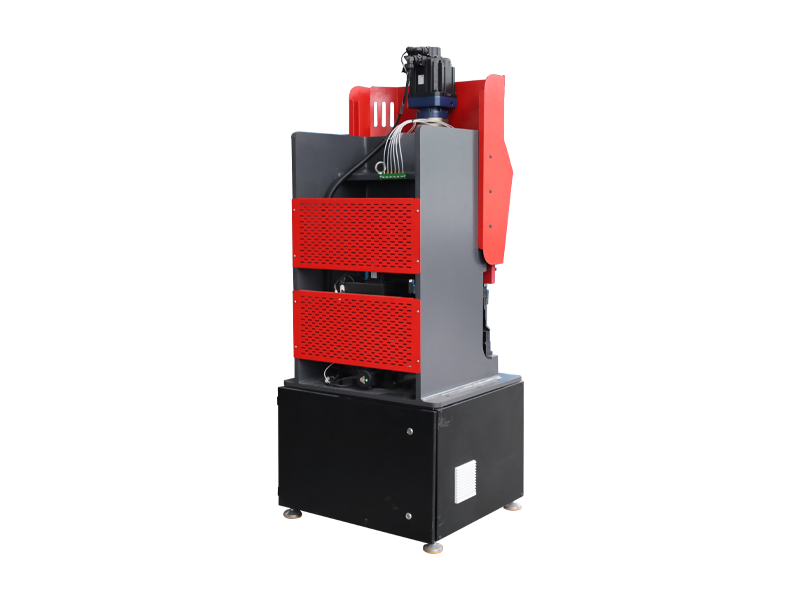

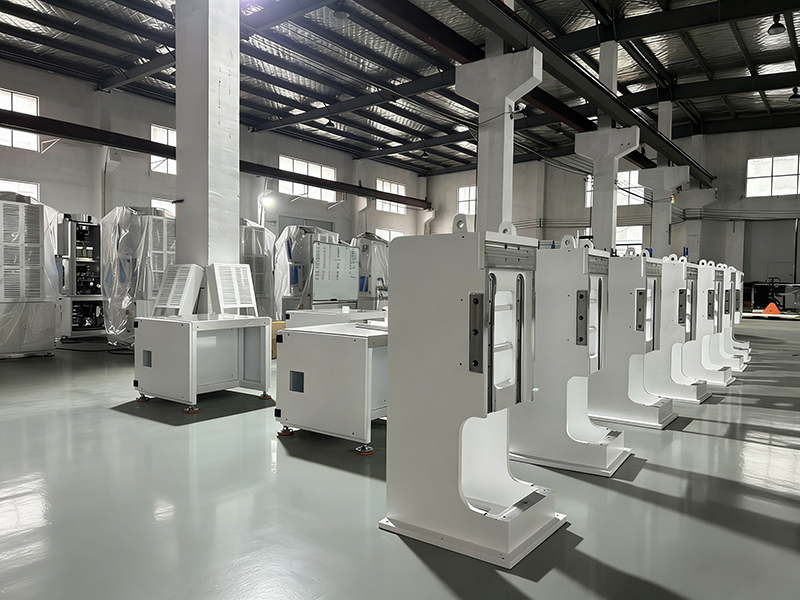

Marco de alta rigidez

La cama de la máquina y los componentes clave, incluido el soporte de herramientas móviles, utilizan estructuras de placa de acero soldadas para la resistencia y la estabilidad.

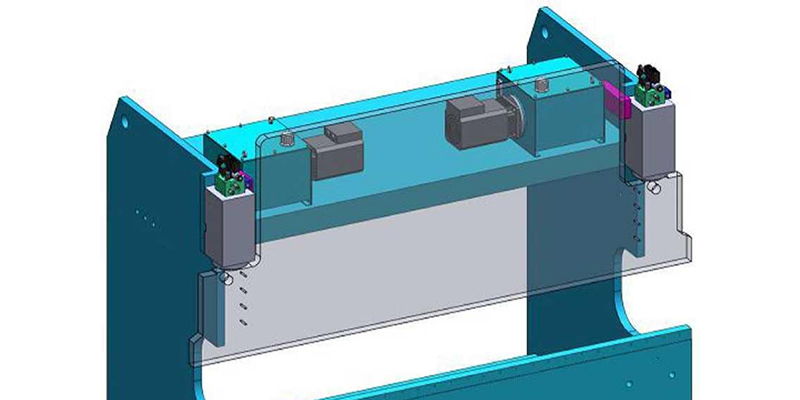

El diseño cuenta con una distribución simétrica del peso y nervios reforzados en la caja del husillo para el soporte. El análisis de elementos finitos garantiza una rigidez y estabilidad óptimas.

Para prevenir la deformación, el lecho se somete a recocido para eliminar el estrés interno. El mecanizado se realiza en un centro CNC de cinco lados en una sola sujeción, lo que garantiza una alta precisión y precisión a largo plazo.

Precisión y estabilidad

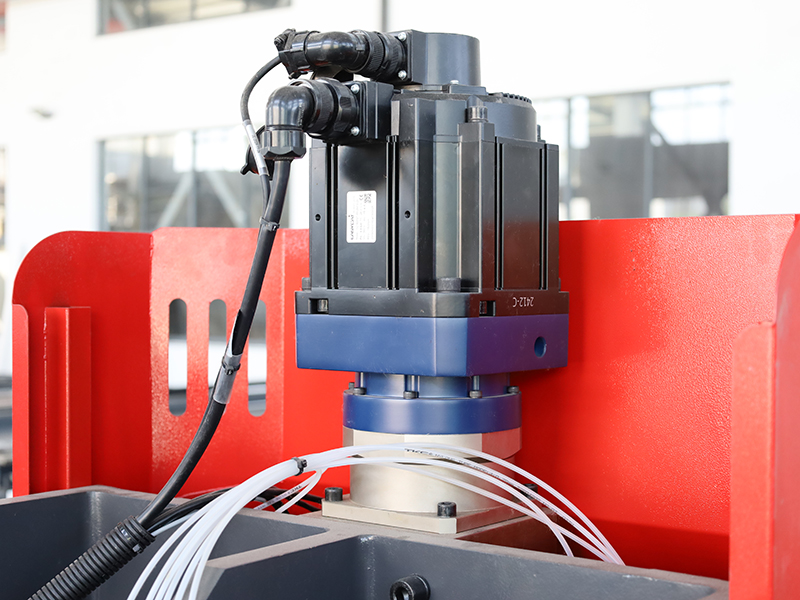

Precisión de posicionamiento repetitiva ± 0,01 mm, accionamiento directo de tornillo de servomotor + bola, combinado con control de bucle cerrado de regla de rejilla, elimina la deriva de precisión causada por las fluctuaciones de temperatura del aceite del sistema hidráulico.

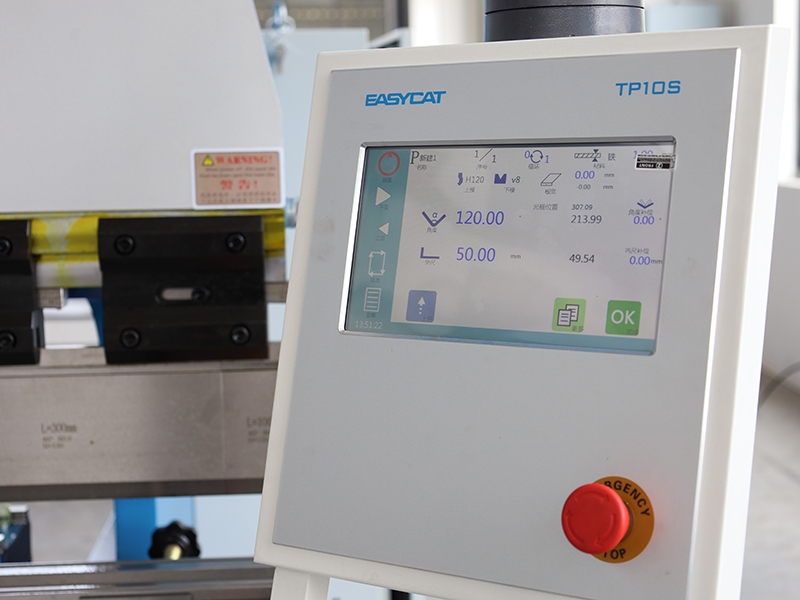

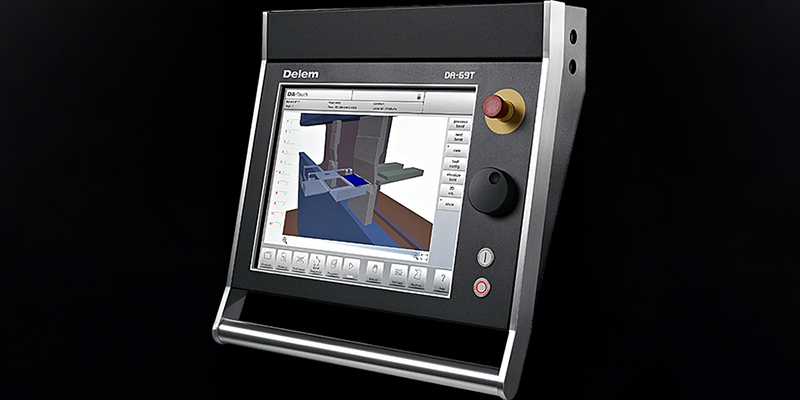

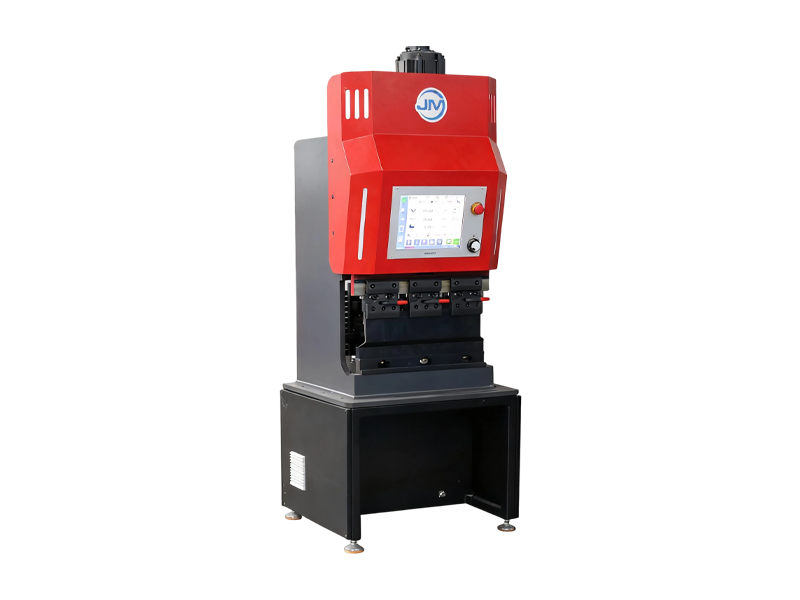

Sistema CNC

Mediante el uso de algoritmos de aceleración y desaceleración de alta velocidad y algoritmos de predicción de trayectoria, se logra un control de movimiento preciso y suave, equilibrando efectivamente la velocidad y la precisión.

La compensación de ángulo inteligente y la base de datos de parámetros del material mejoran la precisión de la flexión y simplifican las operaciones.

El sistema CNC de alta gama está equipado con algoritmos de control de alta velocidad y alta precisión para garantizar una alta precisión de flexión y un movimiento suave.

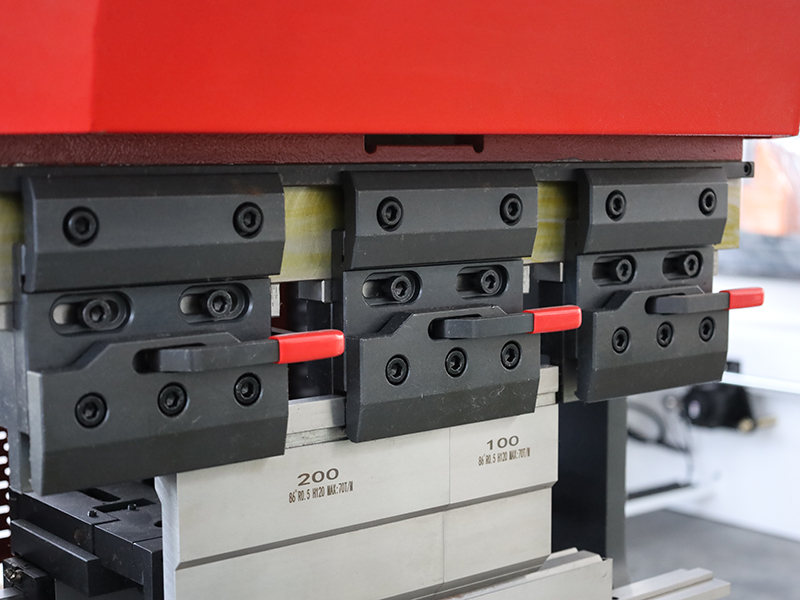

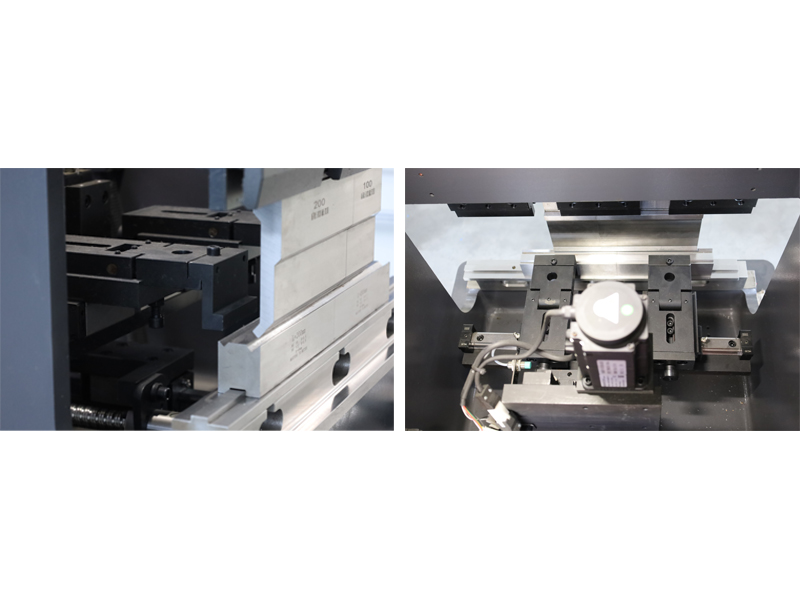

Abrazaderas rápidas

La matriz superior cuenta con una función de sujeción rápida de precisión para cambiar fácilmente la matriz, aumentando la eficiencia de producción.

Dos matrices en V tienen un diseño sencillo para un cambio fácil de herramientas, ofreciendo alta dureza, tenacidad y resistencia al desgaste.

La herramienta de flexión se somete a un tratamiento térmico uniforme para una larga vida útil y una alta precisión, lo que reduce los pasos de corrección y los costos de procesamiento. Los moldes tratados térmicamente proporcionan una mayor durabilidad que los moldes estándar.

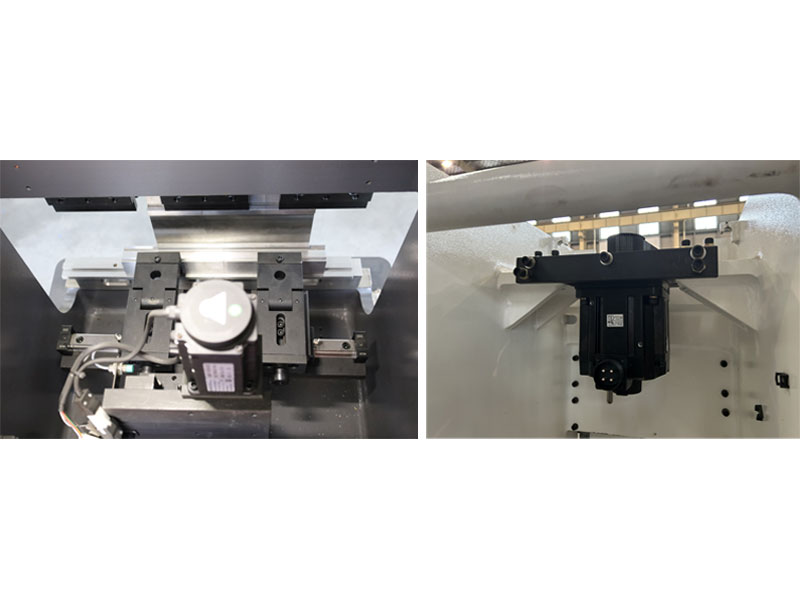

Calibre trasero

Los servomotores accionan los tornillos de bolas de eje X, eje R y eje Z manuales para un posicionamiento preciso en el sistema de detención del material trasero. Adoptando una estructura de guía lineal doble, tiene una alta precisión de posicionamiento y velocidad rápida, mejorando la precisión de posicionamiento y la velocidad del accionamiento del servomotor. Selección flexible de múltiples niveles de ejes, expansión fiable de las funciones del sistema, manteniendo al mismo tiempo un posicionamiento preciso para satisfacer diversas necesidades de producción.

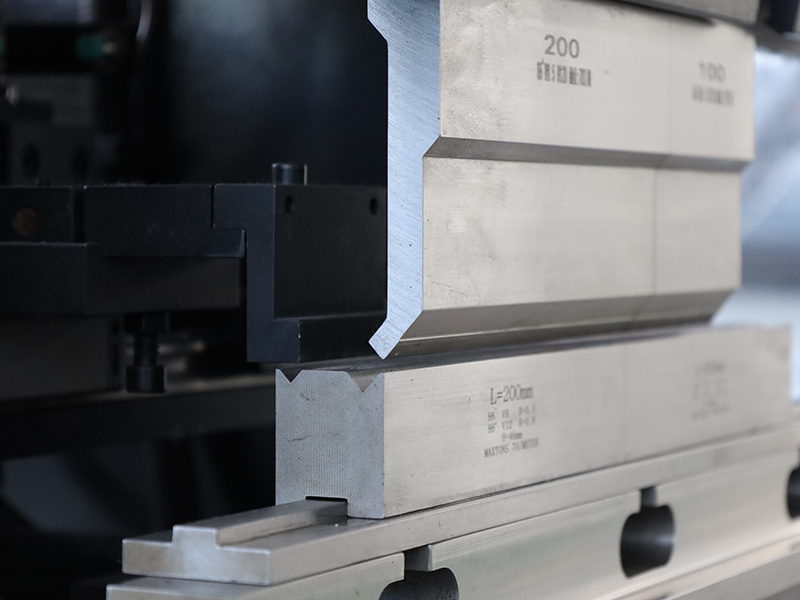

Punzones y matrices

La selección de los punzones y matrices de freno de prensa apropiados es un aspecto crucial a considerar antes de realizar su pedido. La combinación correcta de punzón y matriz es esencial para lograr la forma de flexión deseada. Ofrecemos una amplia gama de opciones de herramientas adaptadas para satisfacer los diversos requisitos de flexión de nuestros clientes.

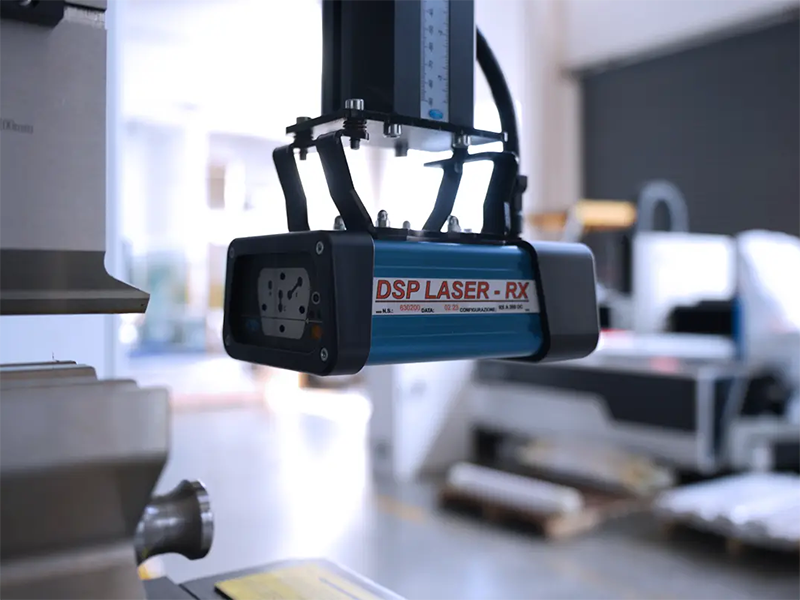

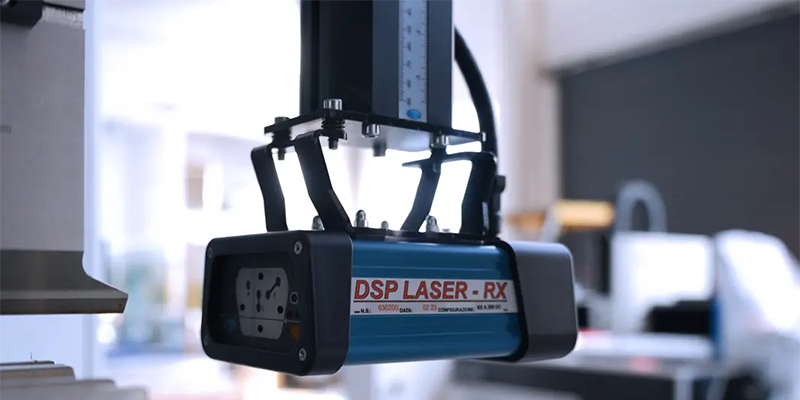

Dispositivo de protección (opcional)

Si tiene altos requisitos de seguridad, la protección láser DSP ® es necesaria.

Ventajas:
Protección láser, receptor de múltiples haces
Áreas protegidas: delantera, media y trasera
El nivel de seguridad es CAT. 4 y SIL3
Nivel de protección de la caja de detección: IP65
Clasificación láser: clase 1M
Tiempo de respuesta: 5 milisegundos
Punto de cambio: 5 mm + espacio de aparcamiento
La distancia de protección MAX puede alcanzar 15M
Las luces indicadoras LED muestran varios estados
