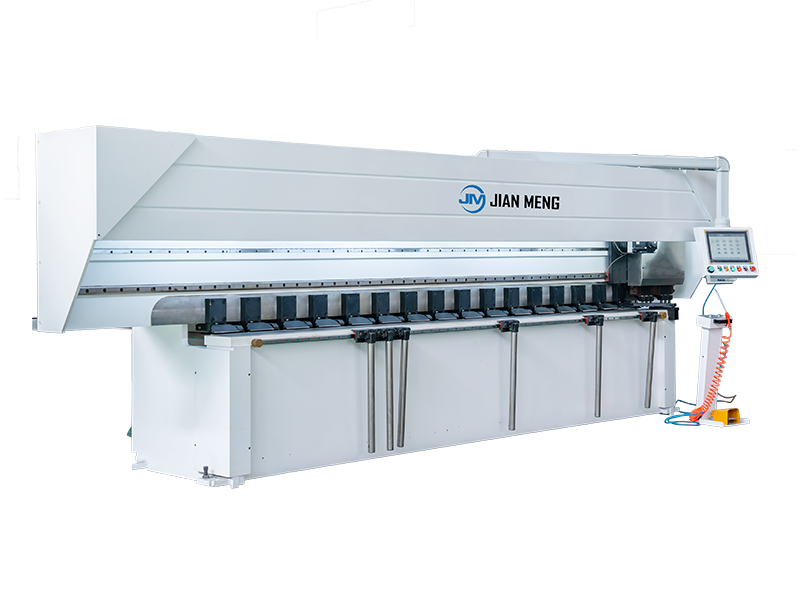

Estructura vertical

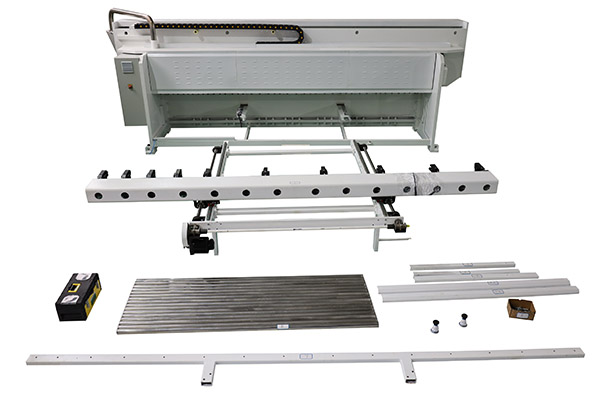

La máquina de ranura en forma de V vertical de alianza simple adopta una estructura de marco y una mesa de trabajo de acero estructural de baja aleación y alta resistencia, y la película inferior integrada se forma a la vez, que se puede procesar en la placa espejo sin dejar marcas; Toda la máquina elimina el estrés de soldadura a través del templado del horno eléctrico y garantiza que cada superficie de instalación sea paralela y vertical a través de un centro de mecanizado tridimensional CNC importado a la vez; El tratamiento de chorro de arena garantiza la calidad de la pintura; Durante el trabajo, el cuchillo se mantiene estático, y el Movimiento de la placa es impulsado por el retransmisión, que controla con precisión la profundidad de la ranura y la distancia entre la ranura, con una excelente rigidez general, durabilidad y estabilidad.

Sistema CNC

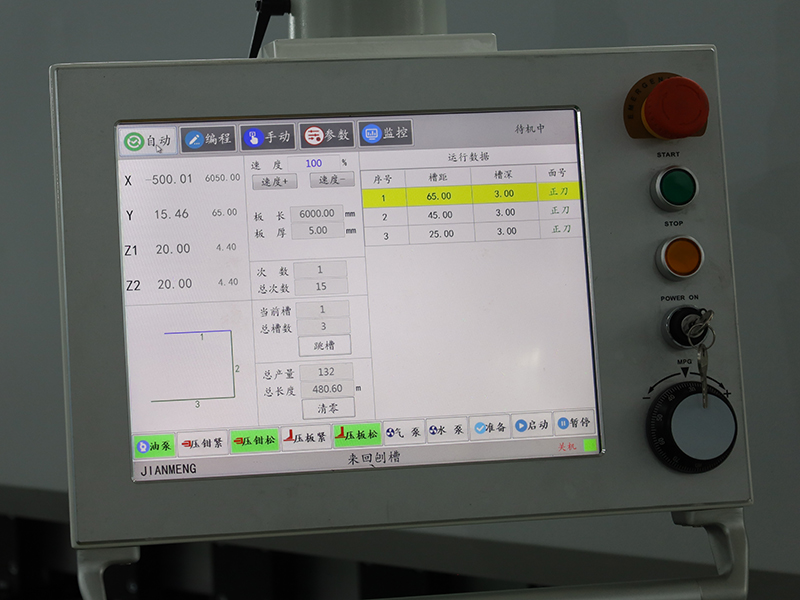

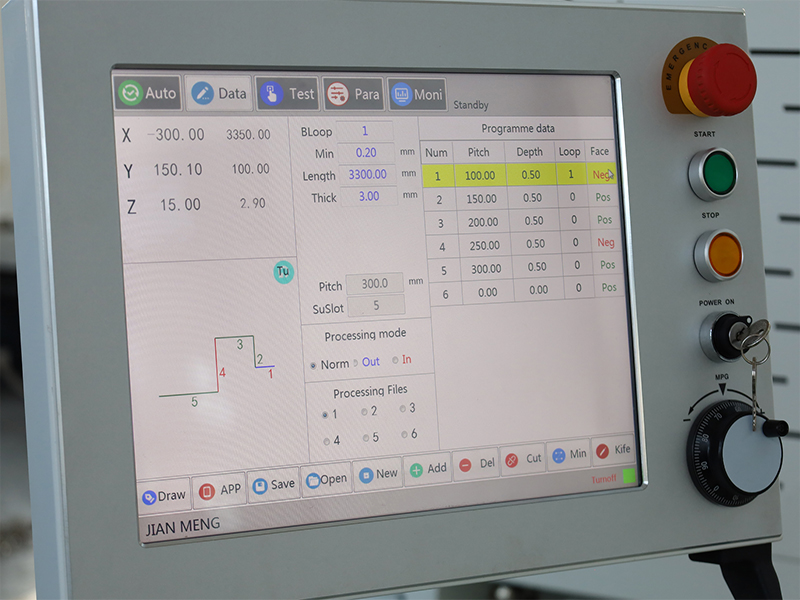

La máquina de ranura vertical en V está equipada con un sistema CNC inteligente que puede calcular automáticamente el espacio de ranura en función del tamaño y los requisitos de diámetro interno y externo de la chapa metálica, logrando un posicionamiento preciso; La programación de un bucle de clic reduce el tiempo de programación en un 80%; Edición gráfica visual, dibujo a mano de apoyo y diseño de importación; Simulación del efecto de flexión en tiempo real, evitando errores de entrada, reduciendo el desperdicio de materiales y logrando una producción eficiente y estable.

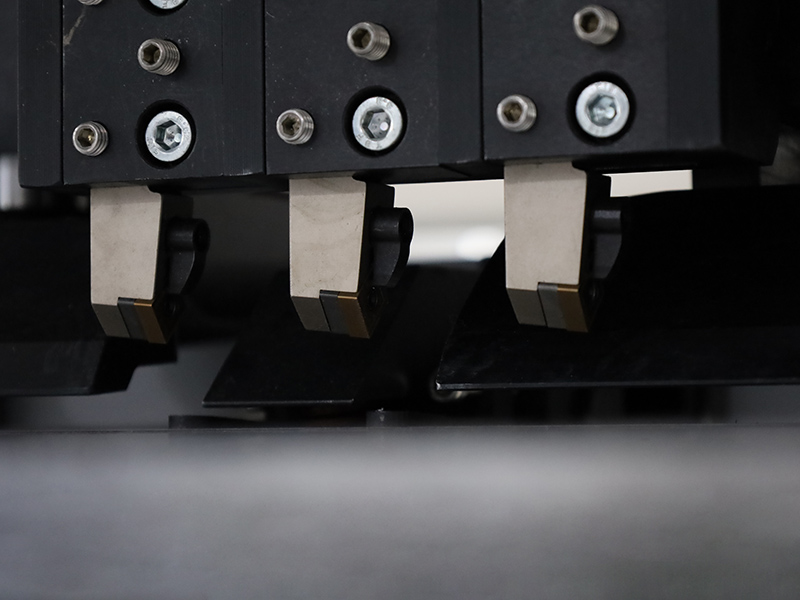

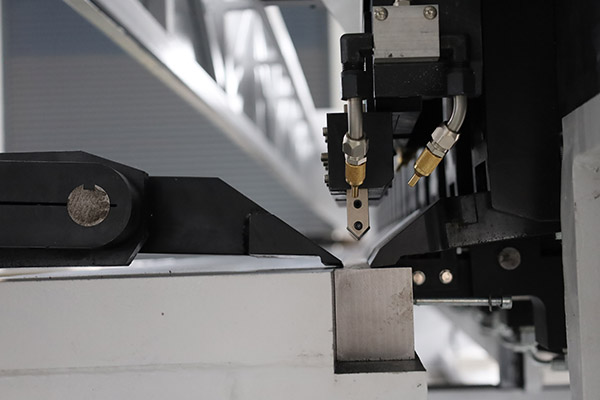

Soporte de hoja de aleación

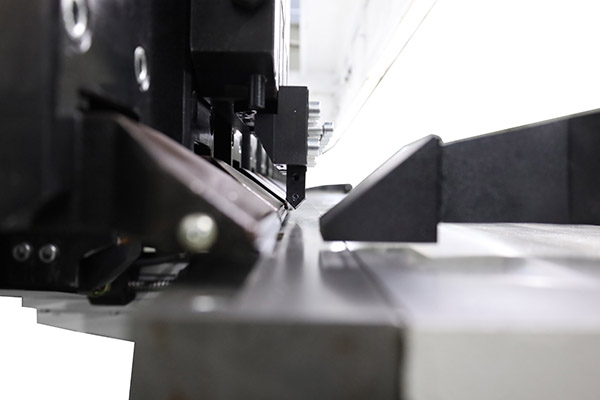

La máquina de corte vertical en V adopta un soporte de herramientas integrado y un sistema de autolubricación totalmente automático. El soporte de herramientas se mueve arriba y abajo de forma sincrónica para la lubricación, reduciendo efectivamente la pérdida de fricción y extendiendo la vida útil; Diseño único de distribución de tres cuchillas, distribución uniforme de la cantidad de corte, reduciendo la deformación de la pieza de trabajo; El dispositivo de microrefrigeración opcional puede extender aún más la vida útil de la herramienta y reducir los costos de producción; La interfaz universal de sujeción de herramientas soporta el intercambio de herramientas de acero blanco y herramientas de aleación, satisfaciendo diversas necesidades de procesamiento y ayudando en una producción de alta precisión, eficiente y estable.

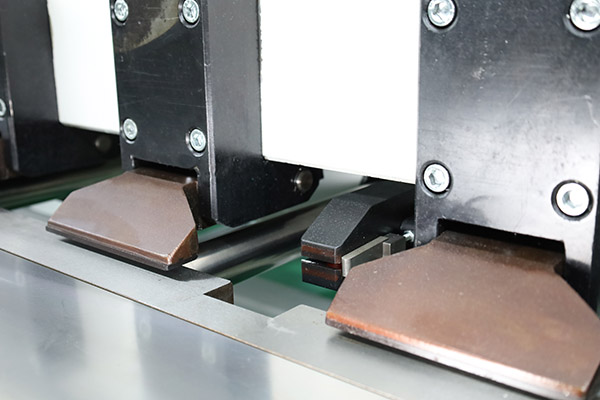

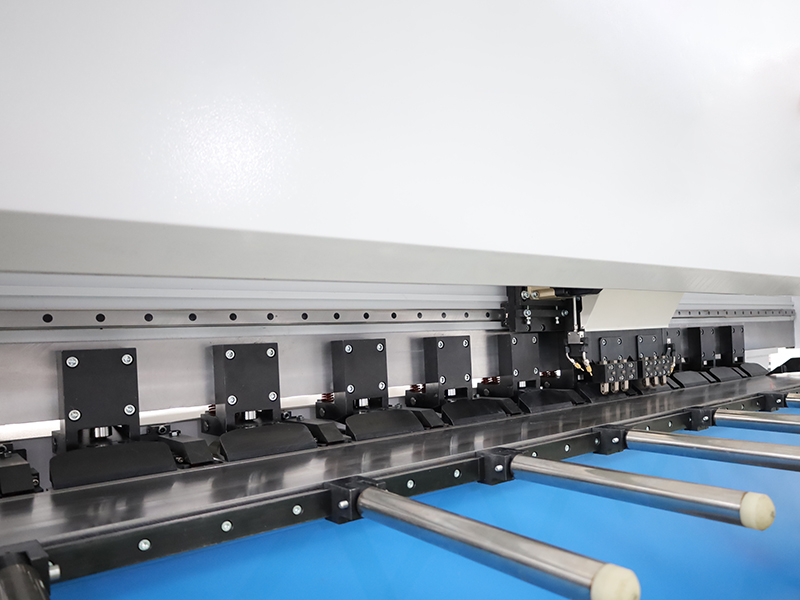

Superficie del banco de trabajo

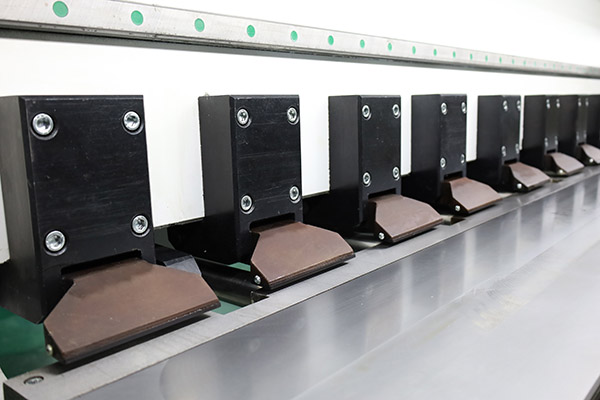

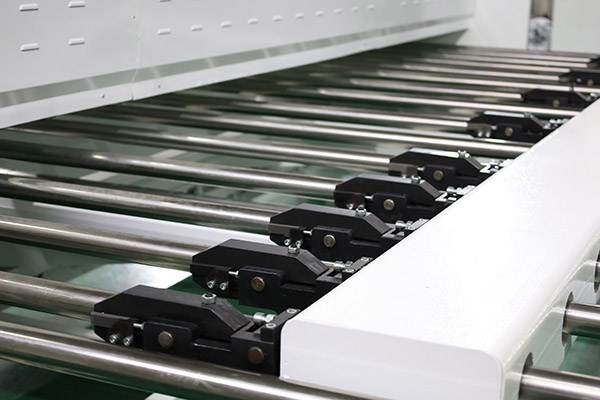

La máquina de ranura vertical adopta una mesa de trabajo de acero de herramienta de carbono. Después de la extinción de alta frecuencia, la dureza alcanza 55-60HRC, mucho más alta que el acero inoxidable, evitando eficazmente arañazos y deformación, asegurando que la planura de la mesa de trabajo es ≤± 0,03 mm, mejorando la precisión de la ranura en V y extendiendo la vida útil del equipo. Equipado con pies de presión densos y sistema hidráulico, la fuerza de sujeción es estable y fiable.

Transmisión de alta precisión

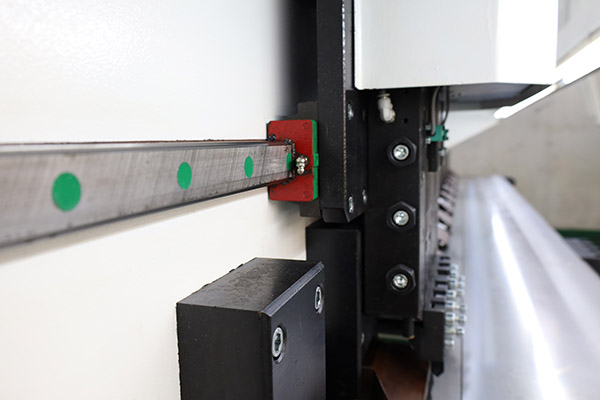

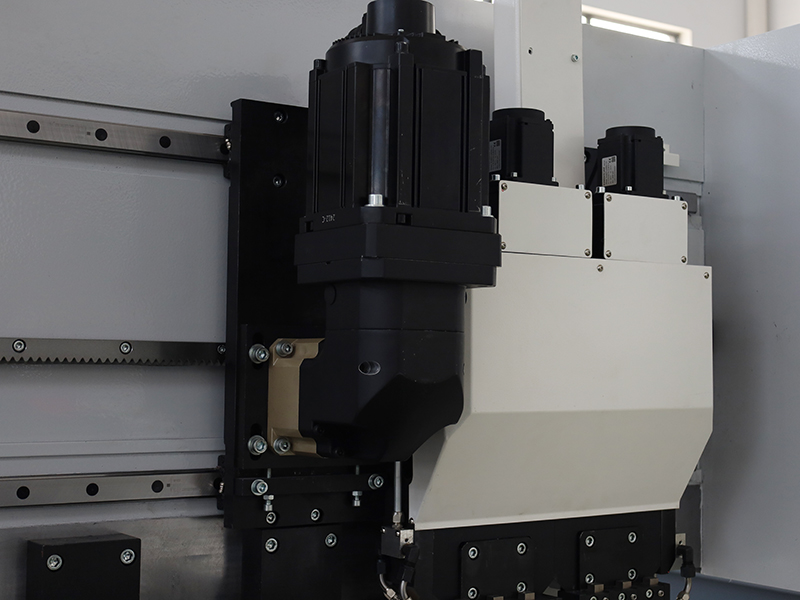

La máquina de corte vertical en V está equipada con un servomotor completo y una caja de cambios planetaria, que proporciona un alto par, alta precisión, bajo consumo de energía y respuesta rápida; La transmisión de viga transversal adopta una estructura de riel de guía doble de engranajes helicoidales de molienda y bastidores helicoidales de alta precisión, con regulación de velocidad de frecuencia variable estable y eficiente, logrando alimentación de chips de alta velocidad y procesamiento estable, y satisfaciendo diversas necesidades de procesamiento, mejorando significativamente la eficiencia de la producción.
