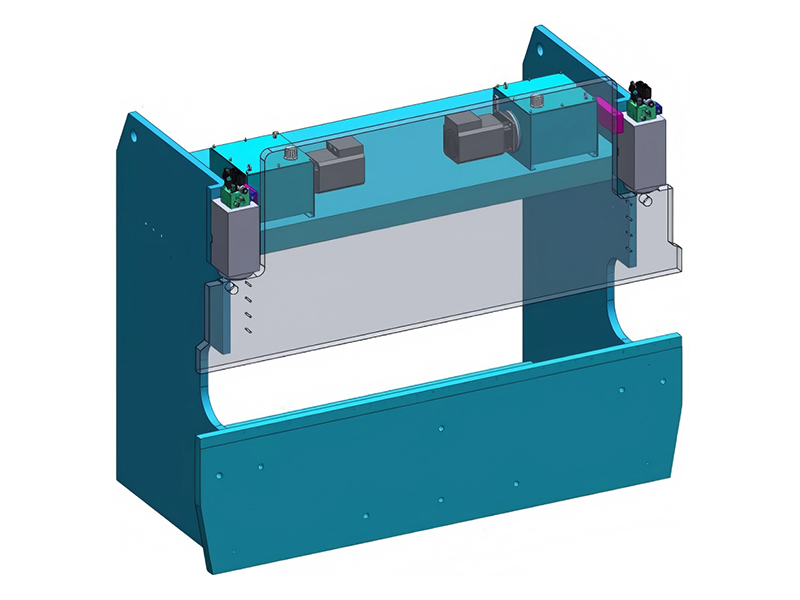

Análisis de tensión y análisis de elementos finitos

El sistema híbrido eléctrico de aceite de servo doble (adecuado para nuestra máquina de flexión CNC híbrida eléctrica de aceite) controla los movimientos rápidos hacia abajo, flexión y retorno de Y1 y Y2 a través de un conjunto de servomotores izquierdos y derechos y servobombas. La acción es rápida y estable, y la velocidad de respuesta supera en gran medida la del control proporcional de la válvula. Al mismo tiempo, el sistema tiene las características de bajo ruido y alta eficiencia.

Sistema CNC

Sin duda, el controlador es el cerebro de toda la máquina.

Ofrecemos múltiples marcas de controladores: Laimore, Delem, ESA y Cybelec

Estos controladores son importados de los Países Bajos, Italia y Suiza respectivamente.

Este algoritmo optimiza el ciclo de flexión, reduce el tiempo de configuración de las etapas de trabajo y mejora la eficiencia general del proceso de flexión, especialmente en escenarios de procesamiento por lotes.

Además, el sistema también puede soportar la edición de gráficos 2D y 3D.

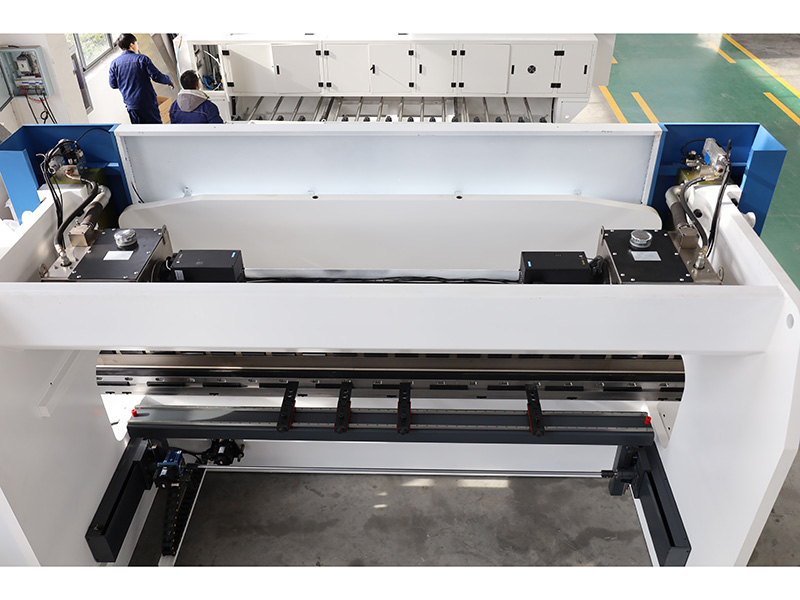

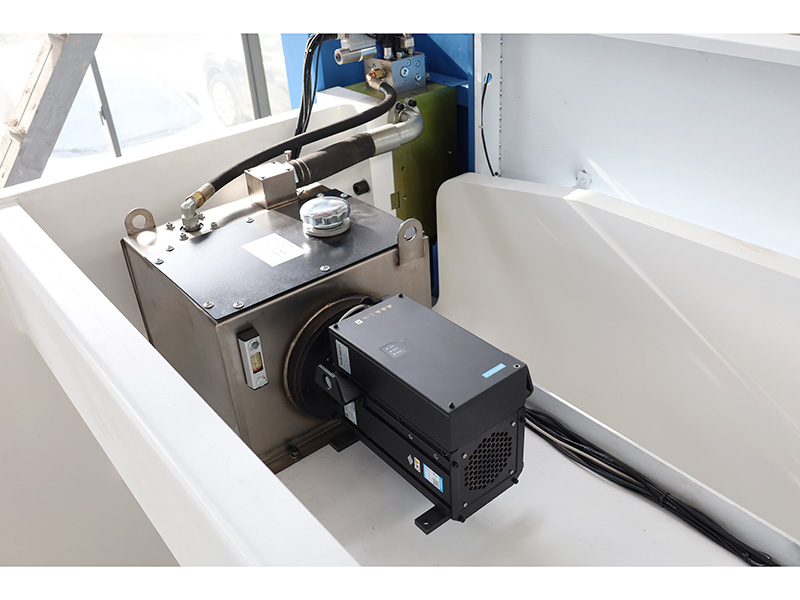

Sistema hidráulico

El sistema de control hidráulico adopta servo electrohidráulico y diseño sincrónico, con un espacio muy pequeño entre los cilindros hidráulicos.

Tiene una fuerte capacidad de carga anti excéntrica, sincronización de alta precisión, relación de densidad de potencia profesional y bajo costo.

La presión del sistema hidráulico se puede ajustar según las necesidades prácticas específicas para satisfacer los requisitos de fuerza de flexión.

El sistema hidráulico de Jianmeng está equipado con un sistema de filtración para mejorar la pureza del aceite hidráulico y reducir la tasa de fallas.

Abrazaderas rápidas

La matriz superior cuenta con una función de sujeción rápida de precisión para cambiar fácilmente la matriz, aumentando la eficiencia de producción.

Dos matrices en V tienen un diseño sencillo para un cambio fácil de herramientas, ofreciendo alta dureza, tenacidad y resistencia al desgaste.

La herramienta de flexión se somete a un tratamiento térmico uniforme para una larga vida útil y una alta precisión, lo que reduce los pasos de corrección y los costos de procesamiento. Los moldes tratados térmicamente proporcionan una mayor durabilidad que los moldes estándar.

Calibre trasero

Para garantizar la precisión del movimiento del eje X, utilizamos tornillos de bolas importados y guías lineales dobles en lugar de tornillos tradicionales, mejorando así la precisión y la consistencia del proceso de fabricación.

Hemos instalado un mecanismo de polea sincrónica controlado por un servomotor para el bloque trasero, en lugar de un motor paso a paso.

Esta actualización ha mejorado nuestro control operacional y precisión.

Coronación

Nuestro sistema autodiseñado calcula los valores de compensación en función de la deformación general del deslizador y la mesa de trabajo, conectando sin problemas la curva de deformación del cuerpo de cama con la curva de compensación, garantizando una excelente rectitud y consistencia angular del producto.

Punzones y matrices

La selección de los punzones y matrices de freno de prensa apropiados es un aspecto crucial a considerar antes de realizar su pedido. La combinación correcta de punzón y matriz es esencial para lograr la forma de flexión deseada. Ofrecemos una amplia gama de opciones de herramientas adaptadas para satisfacer los diversos requisitos de flexión de nuestros clientes.
